紅星鄂式破碎機介紹視頻
鄂式破碎機簡稱顎破機，是石料粗碎機和中碎機系列中的一類，它具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用經濟等特點，可廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多部門，破碎抗壓強度不超過320兆帕的各種物料，在不斷創新升級過程中，有了PE普通款、HD德版和CJ歐版顎式破碎機，這里帶大家詳細了解這款產品。

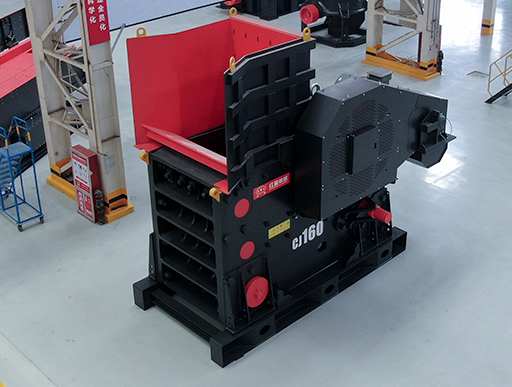

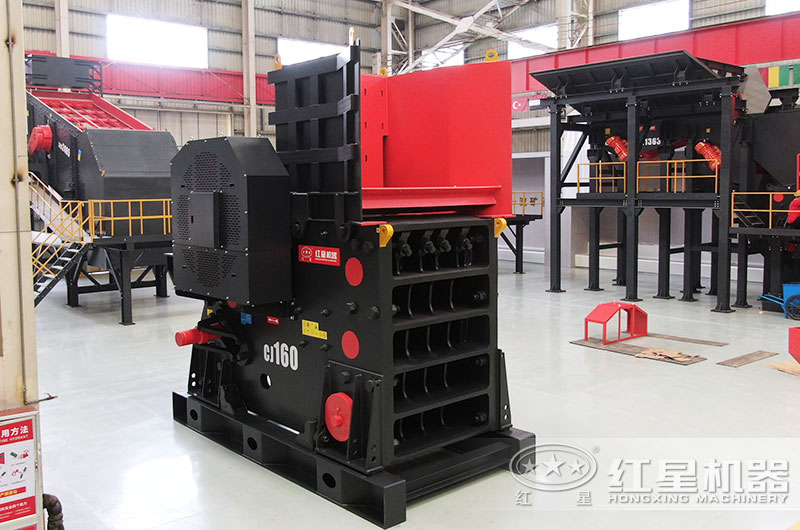

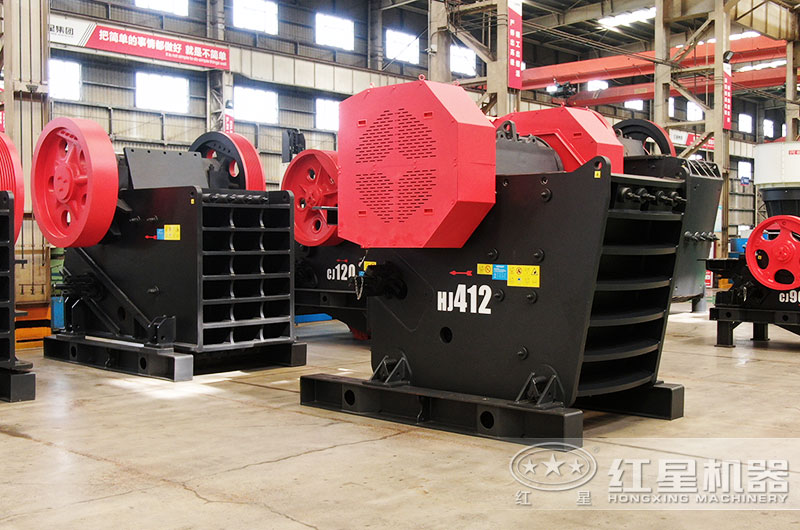

鄂式破碎機圖片（新型CJ歐版）

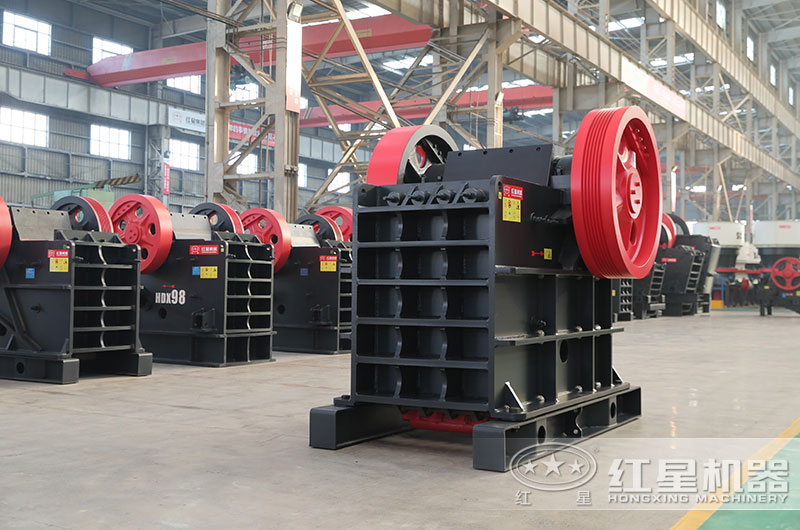

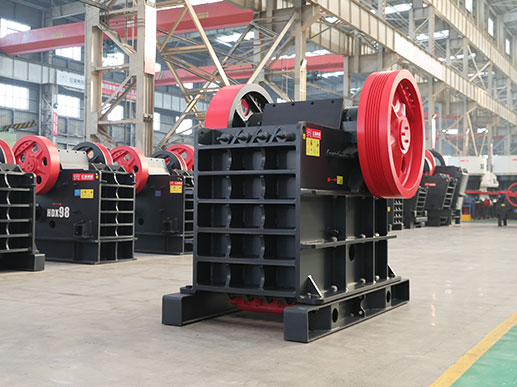

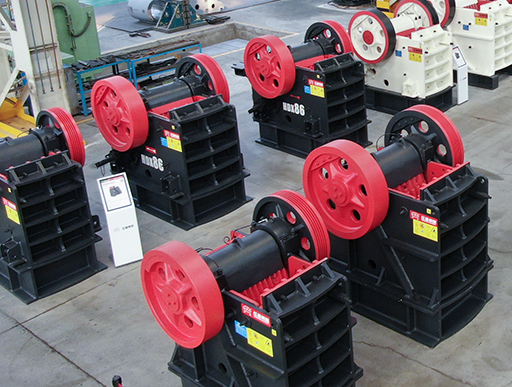

德版鄂式破碎機圖片

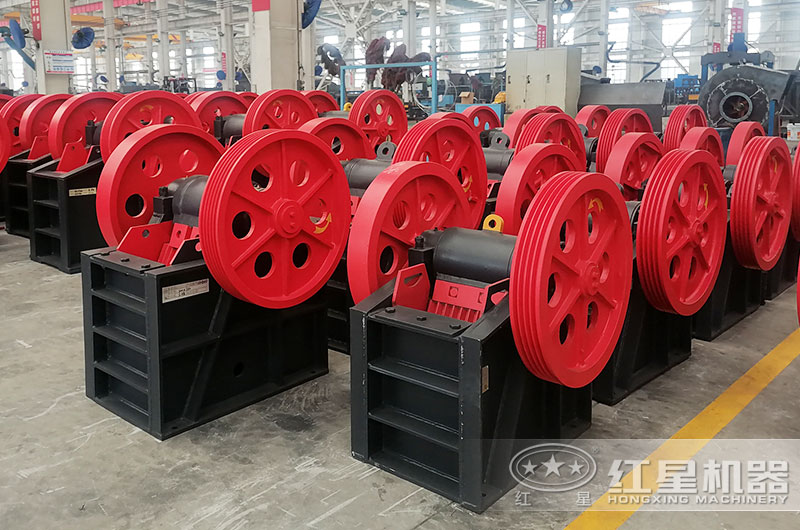

小型鄂式破碎機圖片

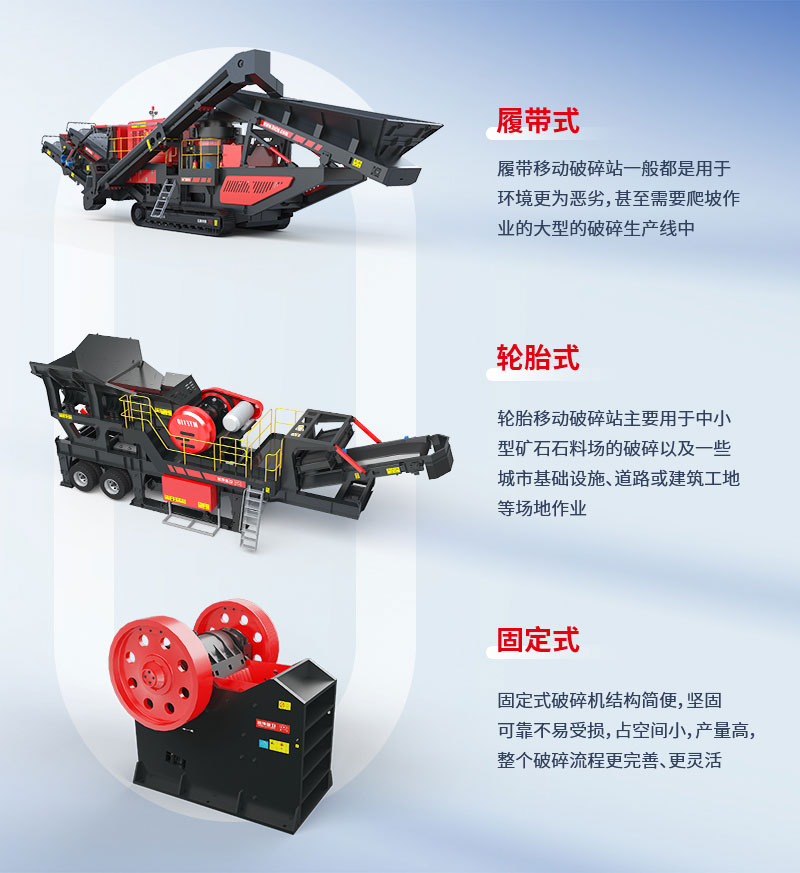

紅星可為客戶提供固定式、輪胎式、履帶式等三大類鄂破破碎機，型號齊全，價格優惠

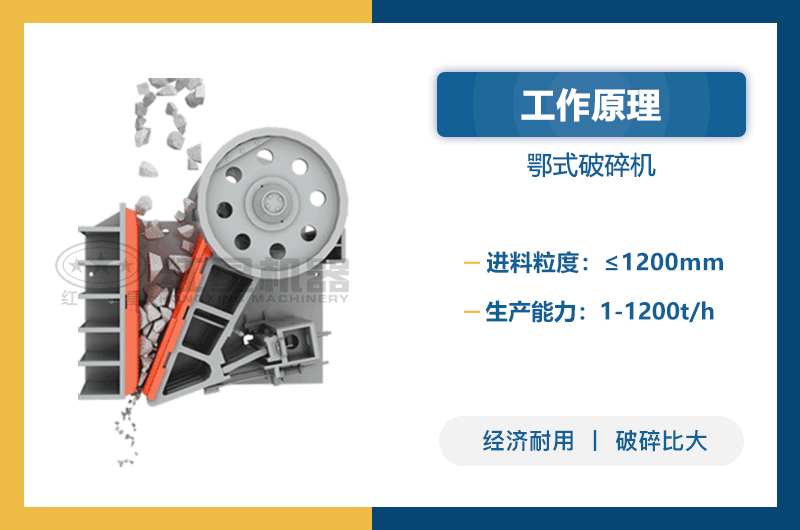

以傳統顎破機為例，作為一類曲動擠壓型破碎設備，當鄂破機工作時，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿，彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

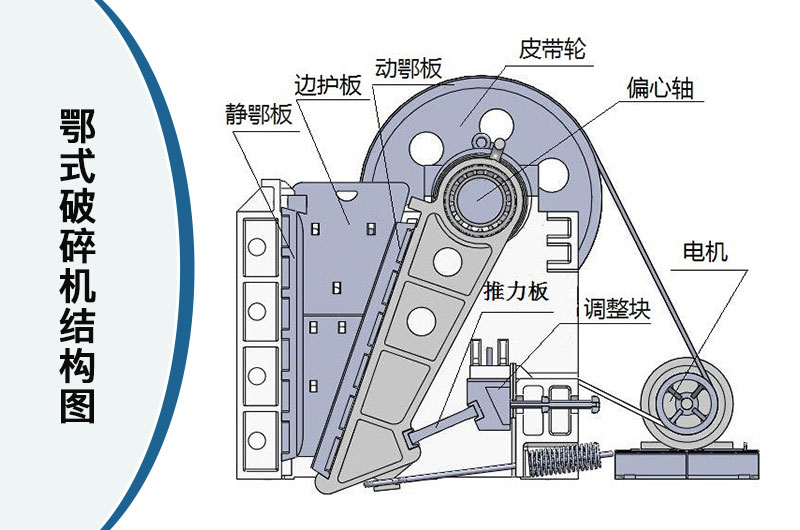

鄂式破碎機主要由固定顎板、活動鄂板、機架、上下護板、調整座、動鄂拉桿等組成。對于真正的鄂式破碎機小白用戶，建議在拿到鄂破設備時，一定要先了解鄂破機內部結構等知識，這樣才不會讓其在遇到生產問題時，毫無頭緒，思維混亂。

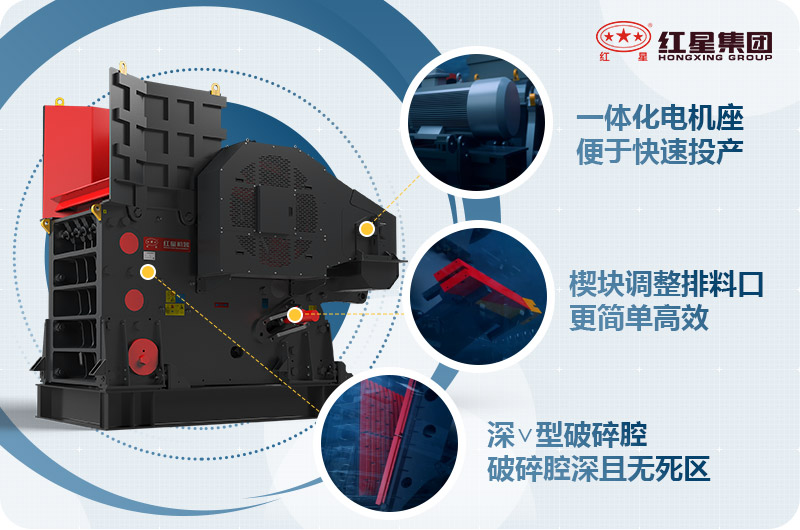

A生產效率高
“V”型深腔破碎無死區，物料在破碎腔內不會發生堵料現象，大大提高了設備的生產效率。
B部件抗壓耐磨性強
顎式破碎機采用先進的制造工藝和高耐磨材料制作，使得整個設備更加經久耐用。
C操作維護方便
簡單合理化的內部結構設計，使得設備在使用過程中更加的方便快捷，大大減少了停機維護時間。
D生產環保達標
紅星嚴格按照國家環保標準進行設計生產，加之一些輔助除塵降噪設備的使用，可有效的保護周圍環境，減少污染。
鄂式破碎機價格會受到多種因素影響，大概在幾萬到百萬元左右，需要看用戶具體在哪個廠家選購，以及挑選設備的質量、型號，一般來說型號越大，價格就越貴，另外一些比較小型的，差不多2、3萬也是可以買到。
多了解、多對比、才知道怎么選，具體鄂式破碎機價格，直接咨詢了解，可免費獲得一份詳細設備報價單，技術經理一對一選型指導，免預約來廠考察設備（專車接待），以及享出廠價優惠 。

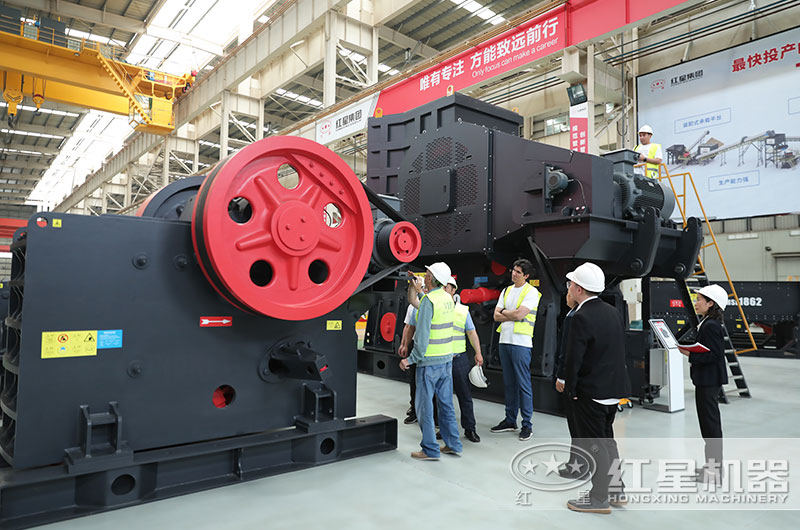

客戶來廠考察鄂破機設備
大型石料破碎生產現場航拍視頻

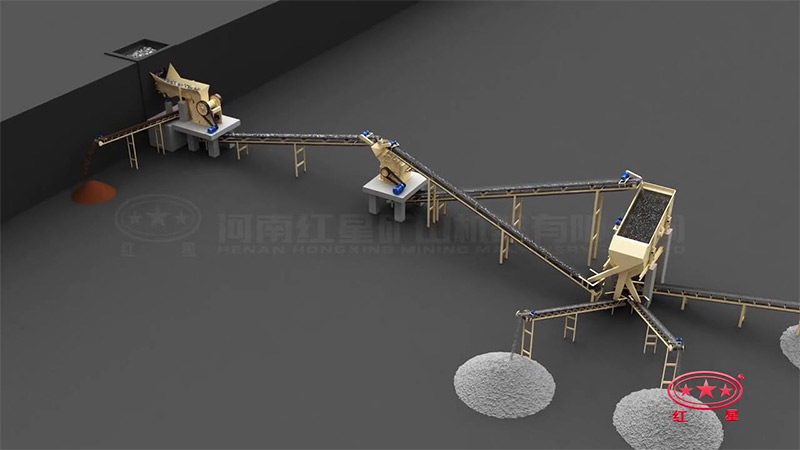

1豪華版鄂破生產線
設備配置：給料機+顎式破碎機+反擊式破碎機/圓錐破碎機+振動篩+輸送機；

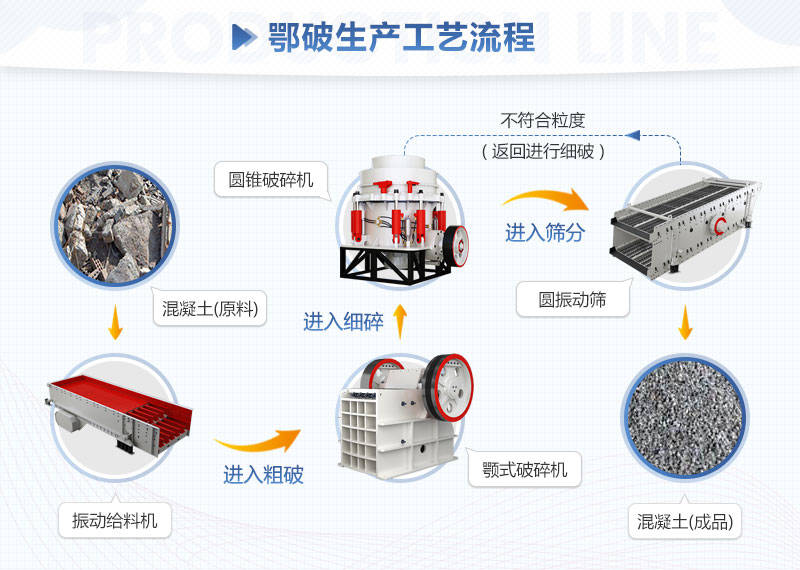

石料破碎生產線工藝流程圖
注：反擊破主要針對軟石料加工（如青石、煤矸石），圓錐破主要針對硬石頭加工（如：花崗巖、河卵石等）；
2經濟版鄂破生產線
設計產量：時產200噸
進料粒度：≤600mm
成品規格：5-10-15-30mm
設備配置：振動給料機+粗碎顎式破碎機+細鄂破機+振動篩+輸送機；

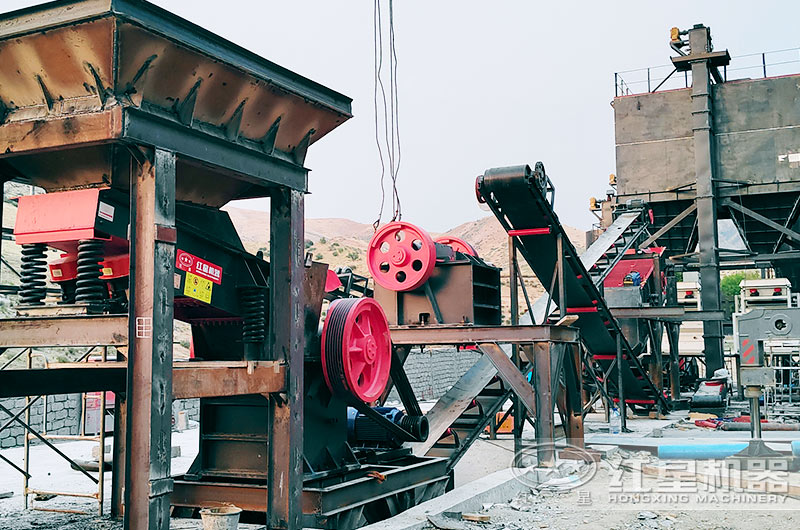

廣東客戶石料破碎生產線圖片
河南紅星機器廠家四十年風雨兼程，專注于重型礦山機械領域，從研發、制造、銷售到售后服務，均由自身獨立完成，回顧往期歷歷在目，將會以更大格局、開闊視野、穩健步伐，續寫新篇章，深受20萬+用戶朋友信賴，因從原料挑選到生產工藝，每一步都嚴格把關，確保設備品質，可以放心選擇，而且提供多項售后服務，顎式破碎機型號大全，任選擇、有現貨、購機不用等。

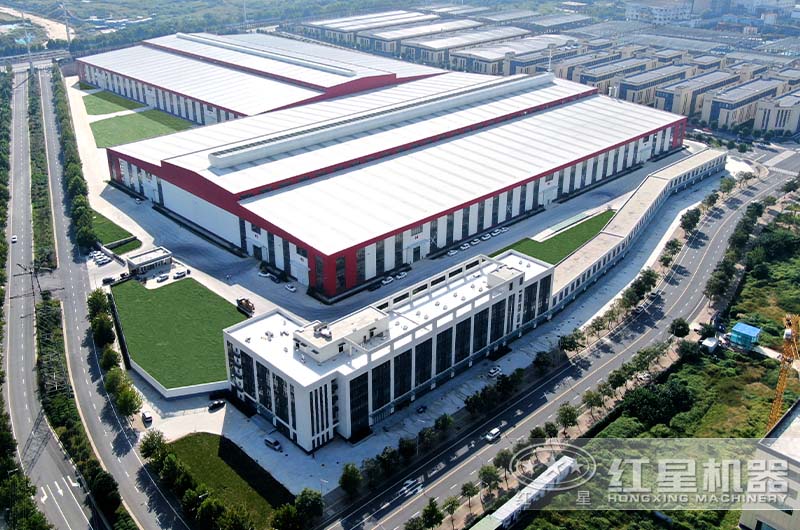

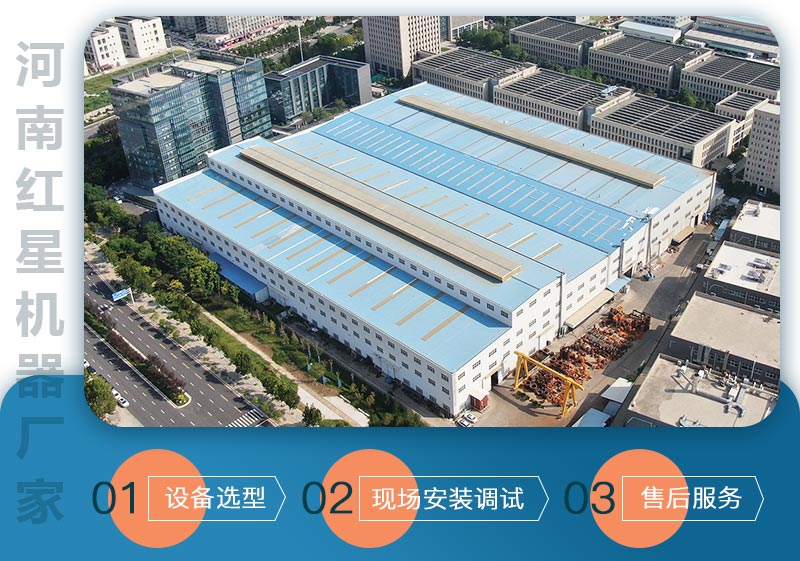

紅星鄂式破碎機廠家俯視圖

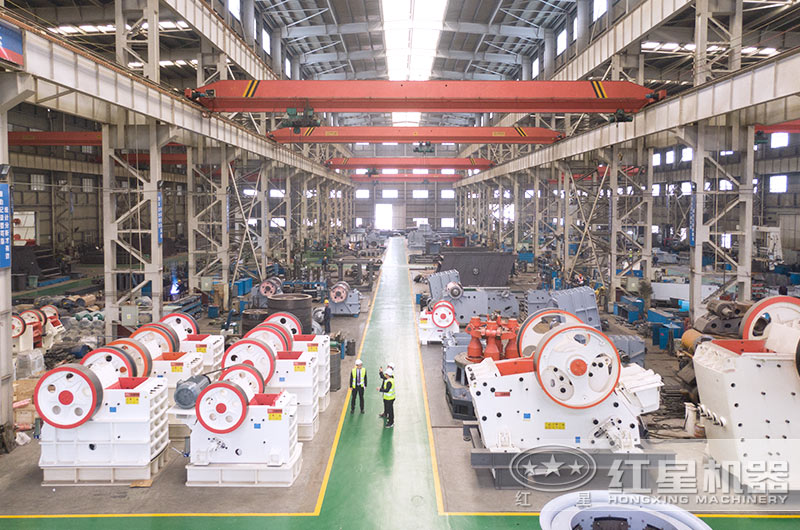

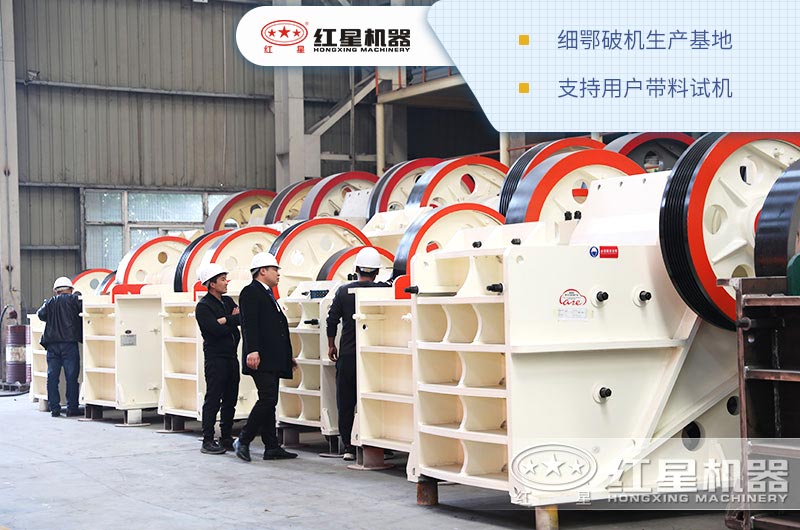

鄂式破碎機制造車間
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |

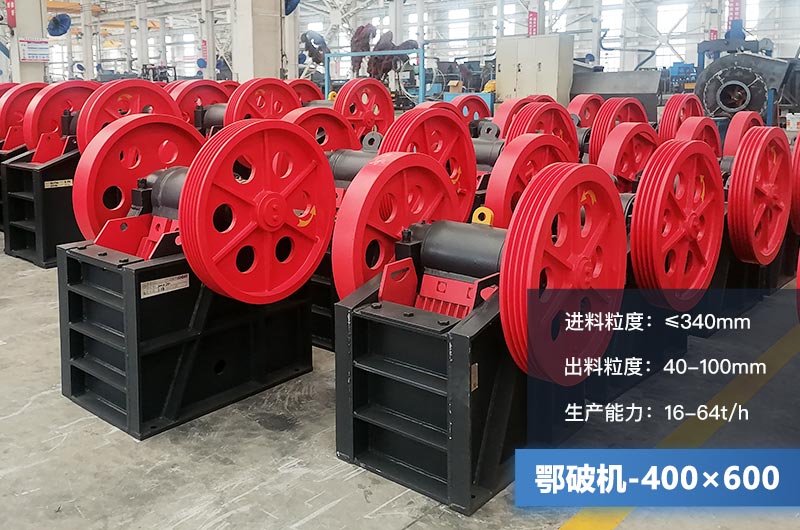

| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-280 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-410 | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 170-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力（t/h） | 電機功率（KW） | 外形尺寸 長×寬×高（KW） |
| CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |

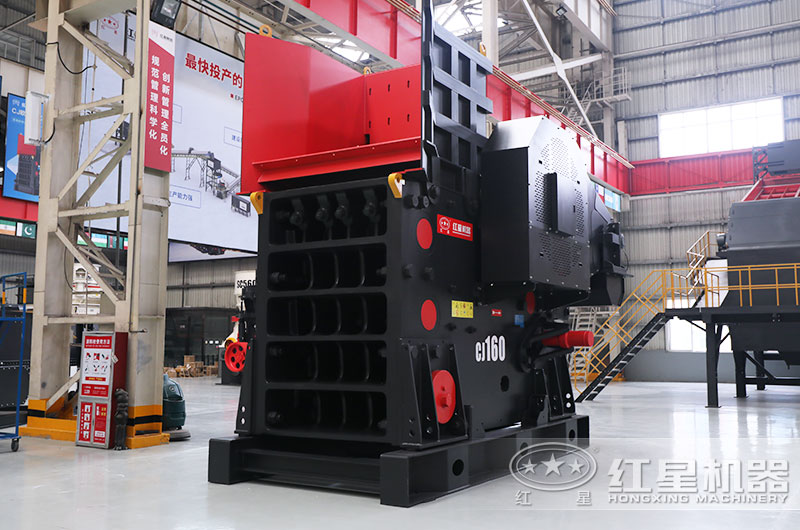

| CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175-300 | 630-1435 | 6P 400 | 6600×4030×4400 |
| CJ1511 | 850 | 1500×1070 | 125-300 | 425-1195 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150-300 | 530-1280 | 6P 200 | 4620×2890×4190 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型號 | HX938HD86 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
| 運輸長度 | 12600 | 13500 | 14500 | 15200 |
| 運輸寬度 | 2600 | 2700 | 2800 | 2900 |
| 運輸高度 | 3870 | 4200 | 4450 | 4500 |
| 最大長度 | 12500 | 14000 | 16100 | 16700 |
| 最大寬度 | 4100 | 4500 | 5100 | 5100 |
| 最大高度 | 4100 | 4900 | 5000 | 5300 |
| 重量 | 39 | 57 | 55 | 65 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 | 并裝三軸 |
| 破碎機型號 | HD86 | HD98 | HD110 | HD125 |
| 最大進料 | 500 | 550 | 660 | 800 |
| 出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
| 處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
| 給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| 主皮帶機型號 | B800×8.5m | B1000×9.5m | B1000×11m | B1200×11m |
| 側出皮帶機型號(選配) | B500×3m | B650×3.5m | B650×4m | B650×4m |
| 發電機組型號(選配) | 200KW | 250KW | 270KW | 400KW |
| 除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
| 型號 | WT96-D | WT106-D | Wt120-DP |
| 整機重量 | 40t | 51t | 67t |
| 給料機：料斗容積 | 5m³ | 5m³ | 6m³ |
| 出土皮帶機：尺寸(寬×長) | 650×4000mm | 650×4000mm | 650×4000mm |
| 破碎機：型號 | CJ96 | CJ106 | CJ120 |
| 主皮帶機：尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 除鐵器型號（選配） | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機：功率 | 185kw | 220kw | 250kw |
| 整機：功率 | 112.9kw | 141.4kw | 196.2kw |
